方向閥

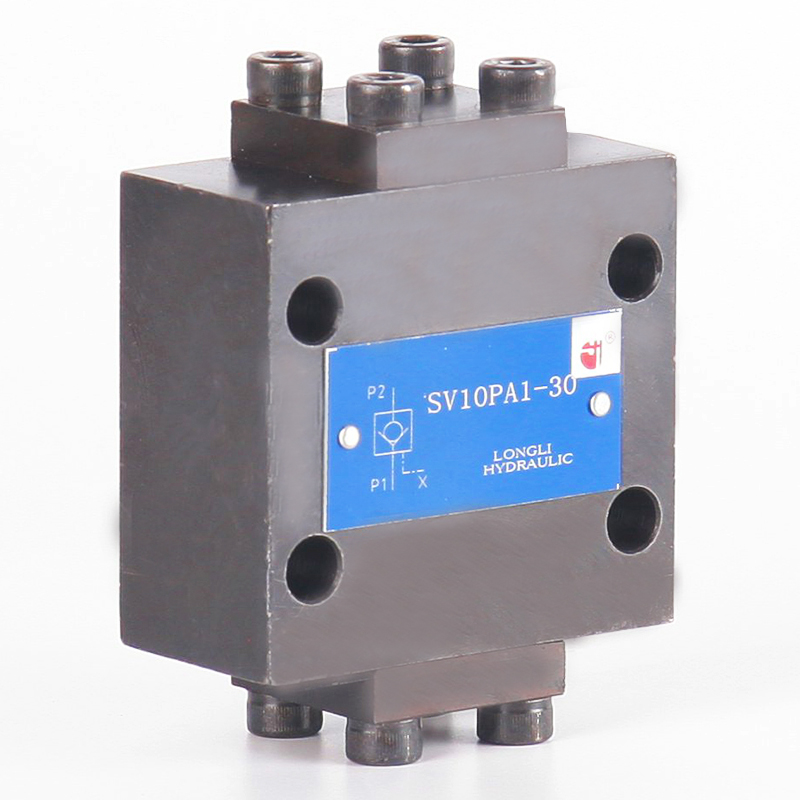

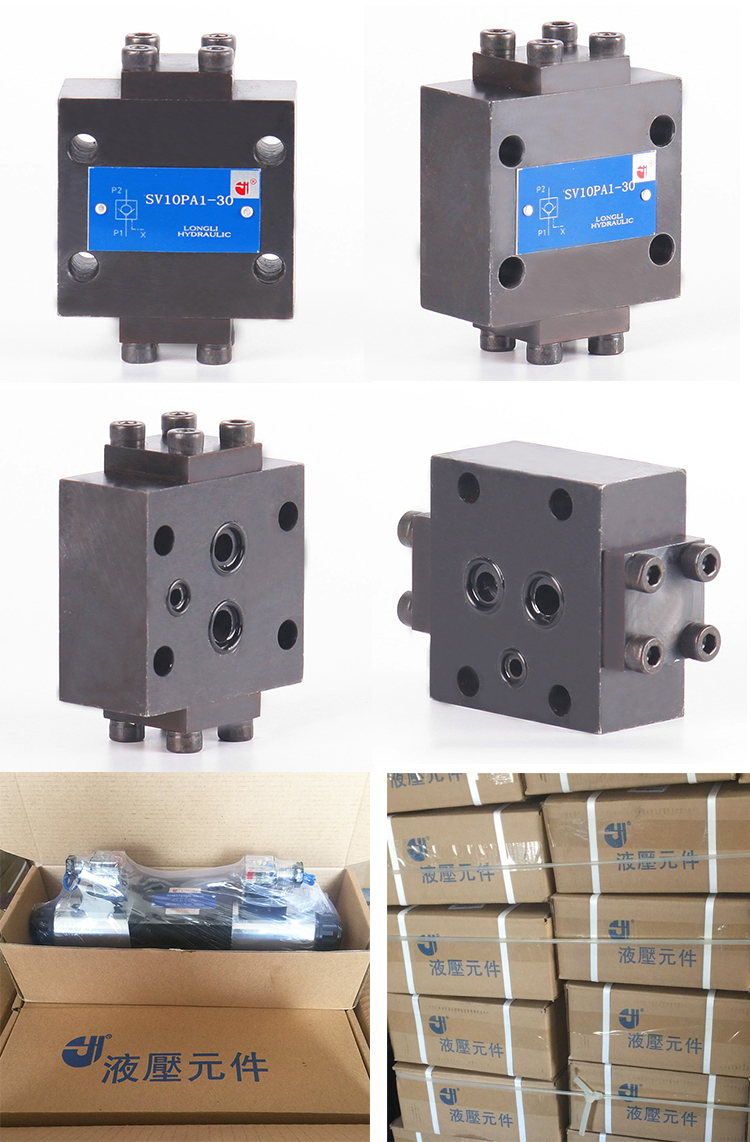

液控單向閥SV10/20/30P  SL10/20/30P

◆說    明

——液控單向閥

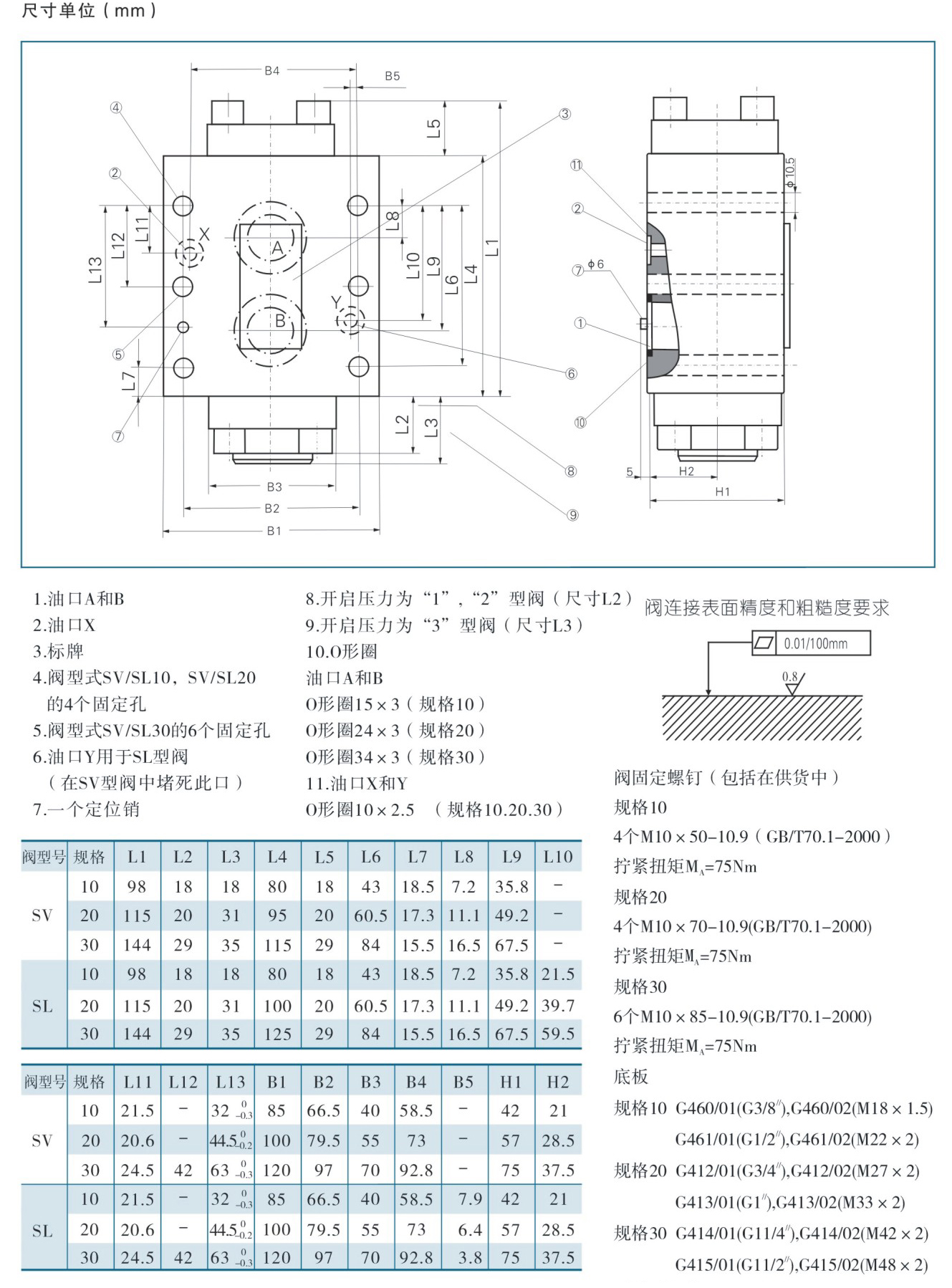

——連接尺寸按DIN24340

——底版安裝或螺紋連接

——按需要有帶泄油口和不帶泄油口

——按需要有帶先導閥和不帶先導閥

——用先導閥緩沖釋壓

——可選三種開啟壓力

SV和SL型液控單向閥都是座式閥, 可以由液壓開啟而允許反向流動, 此種閥用來隔離局部壓力回路, 即在管子破裂時防止負載降落的保護, 也可防止負載下爬。

此種液控單向閥主要包括閥體 ,主閥芯,先導閥芯,壓縮彈簧和控制活塞。

SV型(無泄油口)

由A口至B口始終可以自由流動。反方向上則先導閥芯和主閥芯被彈簧和系統壓力保持在閥座上。若X口供給壓力油,則控制活塞被推向右。首先打開導閥芯 ,再打開主閥芯。于是油液先通過導閥, 再通過主閥。為了保證控制活塞能可靠的操縱閥,需要一定的最低控制壓力。

SL型(帶泄油口)

在原理上, 此閥與SV型有相同的功能。不同之處在于增加了泄油口Y,這就可以使控制活塞的環行面積與A口隔離。A口來的油壓力只作用在控制活塞的面積A4上,從而有效降低此條件下所需的控制壓力。

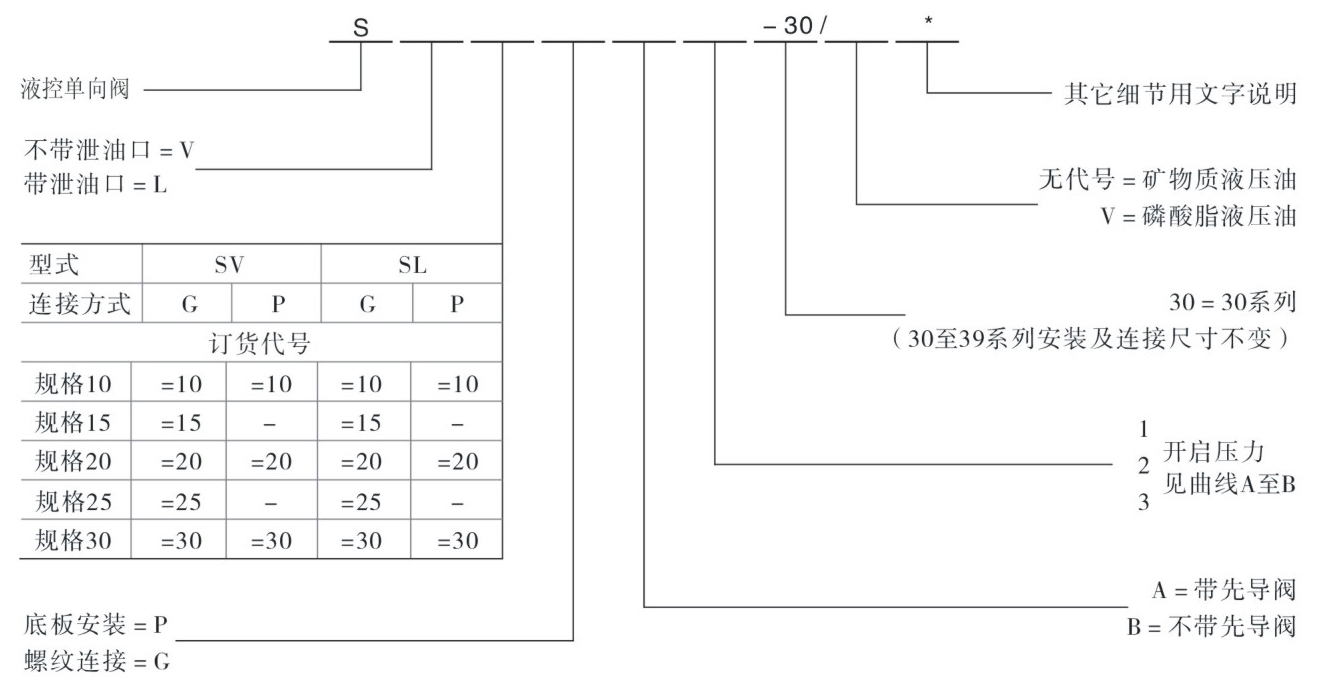

具體型號分為：

SV10PA SV10PB SV20PA SV20PB

SV30PA SV30PB SL10PA SL10PB

SL20PA SL20PB SL30PA SL30PB
