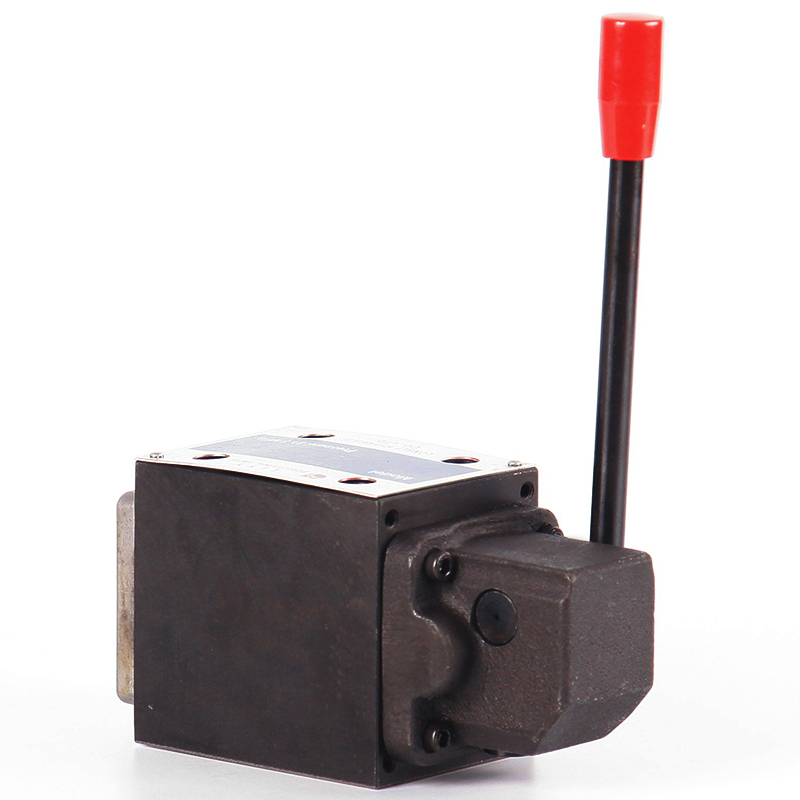

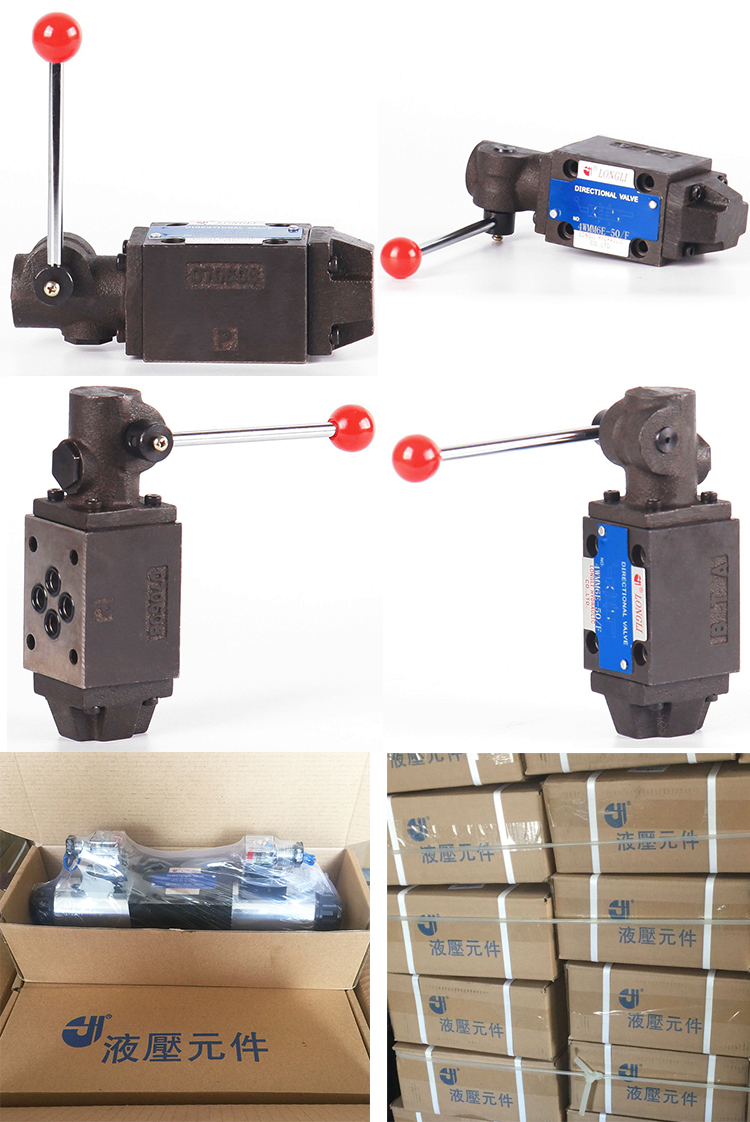

WMM型手動換向閥

——用手柄操縱的直動式換向滑閥

——供選的帶復位彈簧或定位器

——板式連接

WMM型手動換向閥是通過手柄的轉動使閥芯做軸向移動從而對油路進行切換的直動式換向滑閥。具有二位三通、 二位四通和三位四通多種滑閥機能。并可選擇定位器和彈簧復位裝置, 采用板式連接。

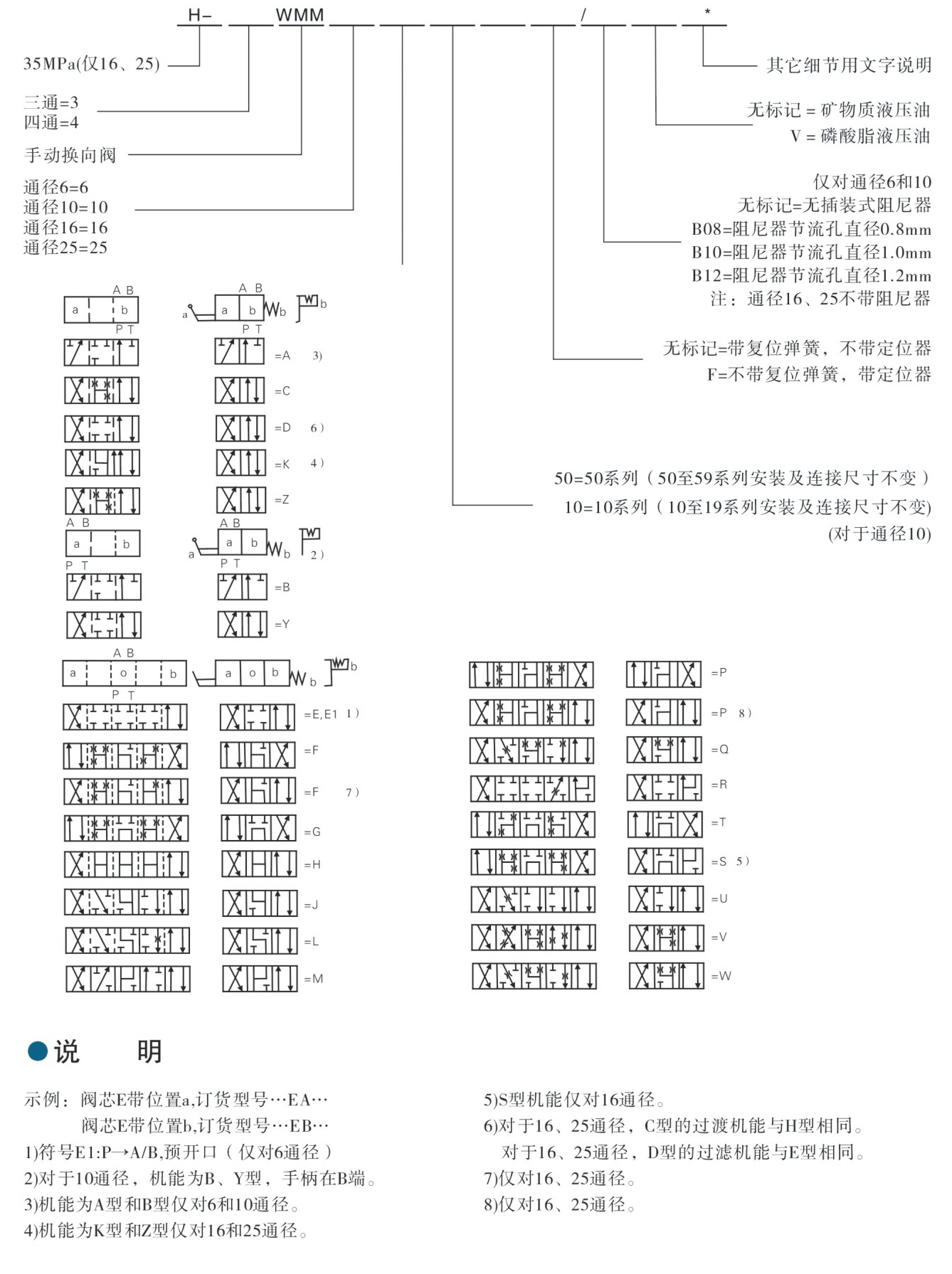

WMM……/型;

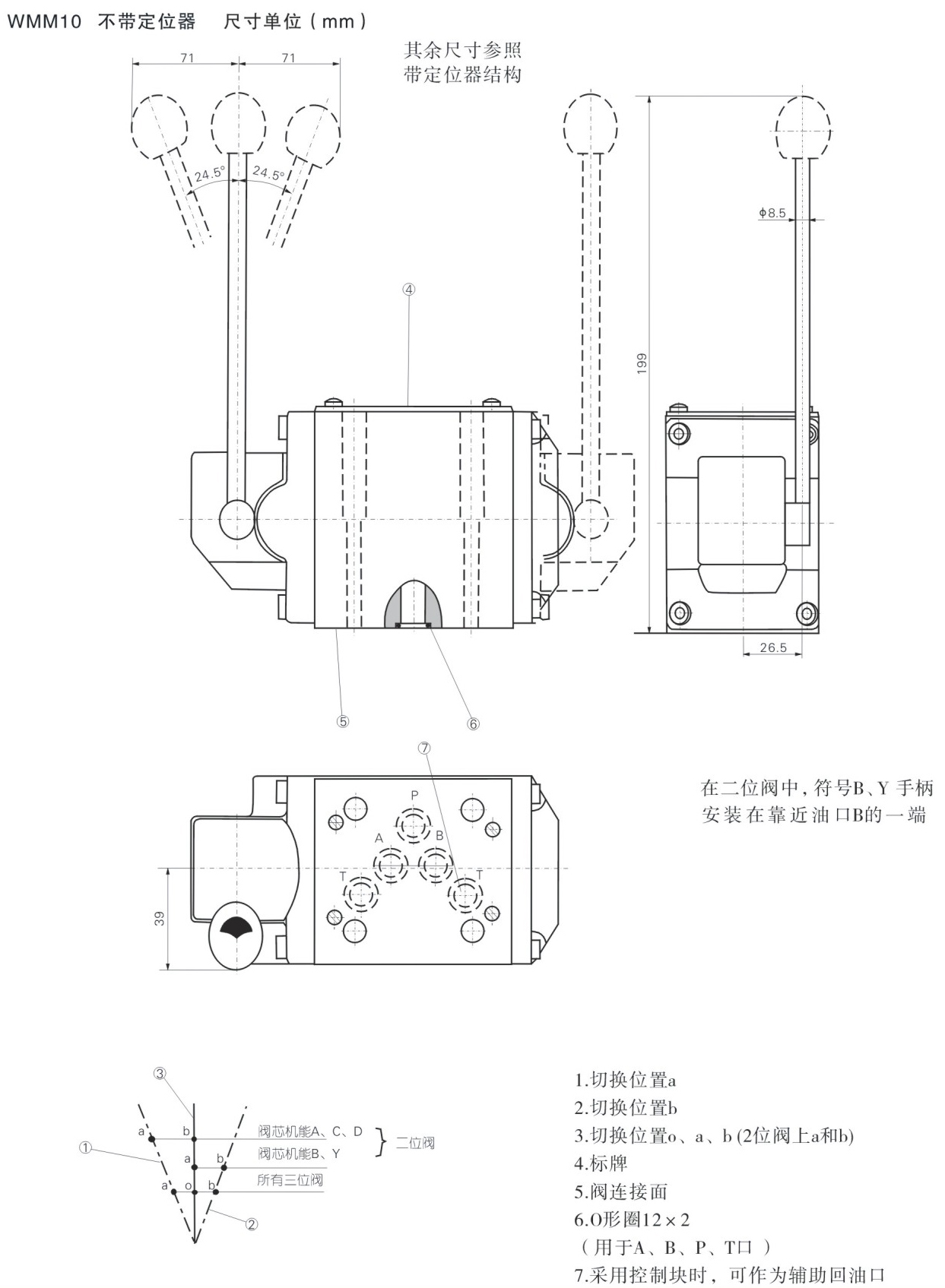

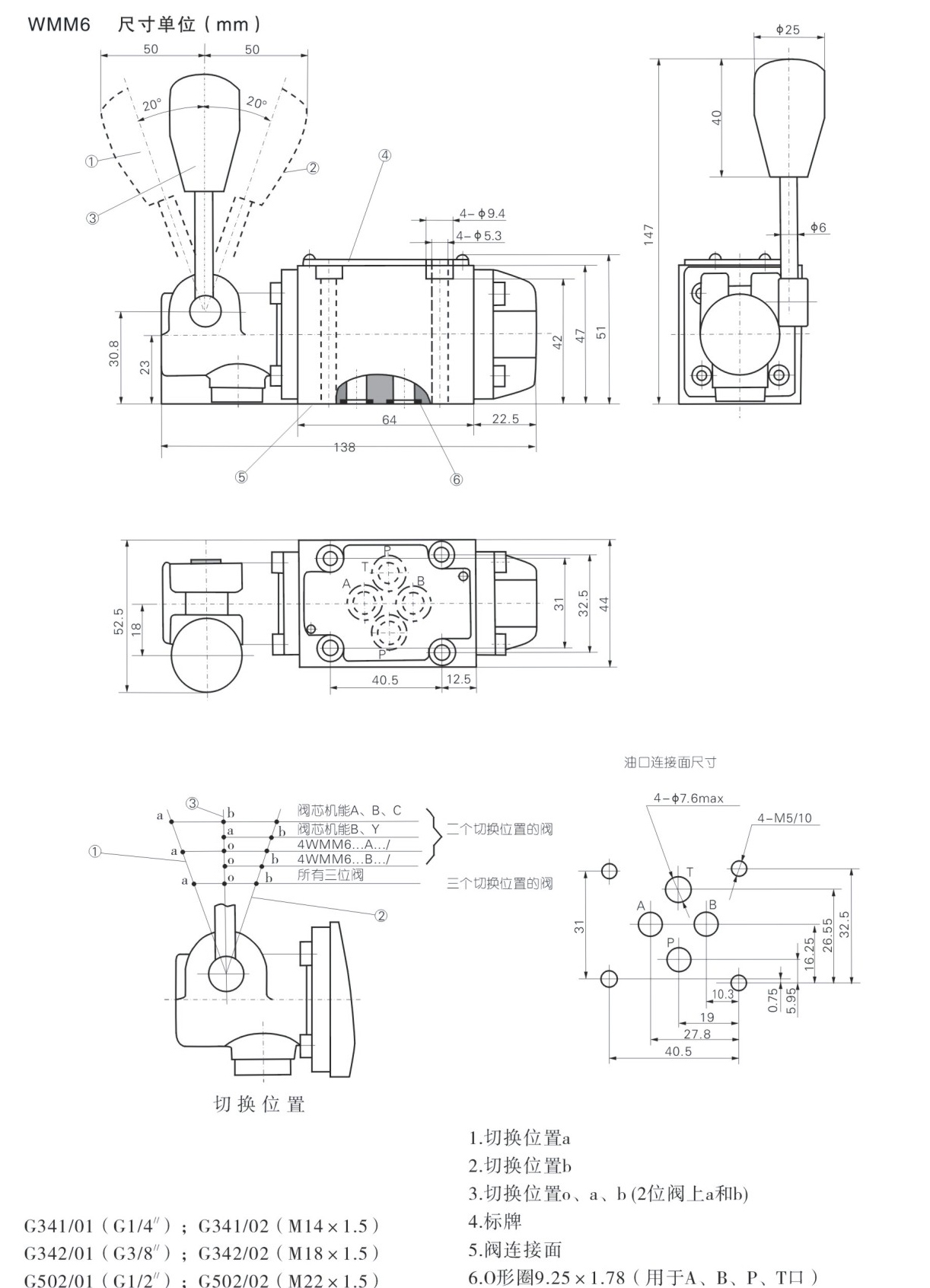

該閥由閥體、手柄、閥芯(3)、一個或兩個復位彈費(4)和推桿(5)等組成。

當未操縱手柄時、閥芯(3)被復位彈簧(4)保持在中位或初始位置上。當向右或左推動手柄(2)時,手柄通過鉸鏈推動推桿(5)并直接控制閥芯(3) ,閥芯便移動到要求的位置,從而獲得所需要的流動截面。當手柄回到零位時, 控制閥芯借助復位弾簧(4)回復到正常位置。這種閥的切換位置由手柄操縱確定。

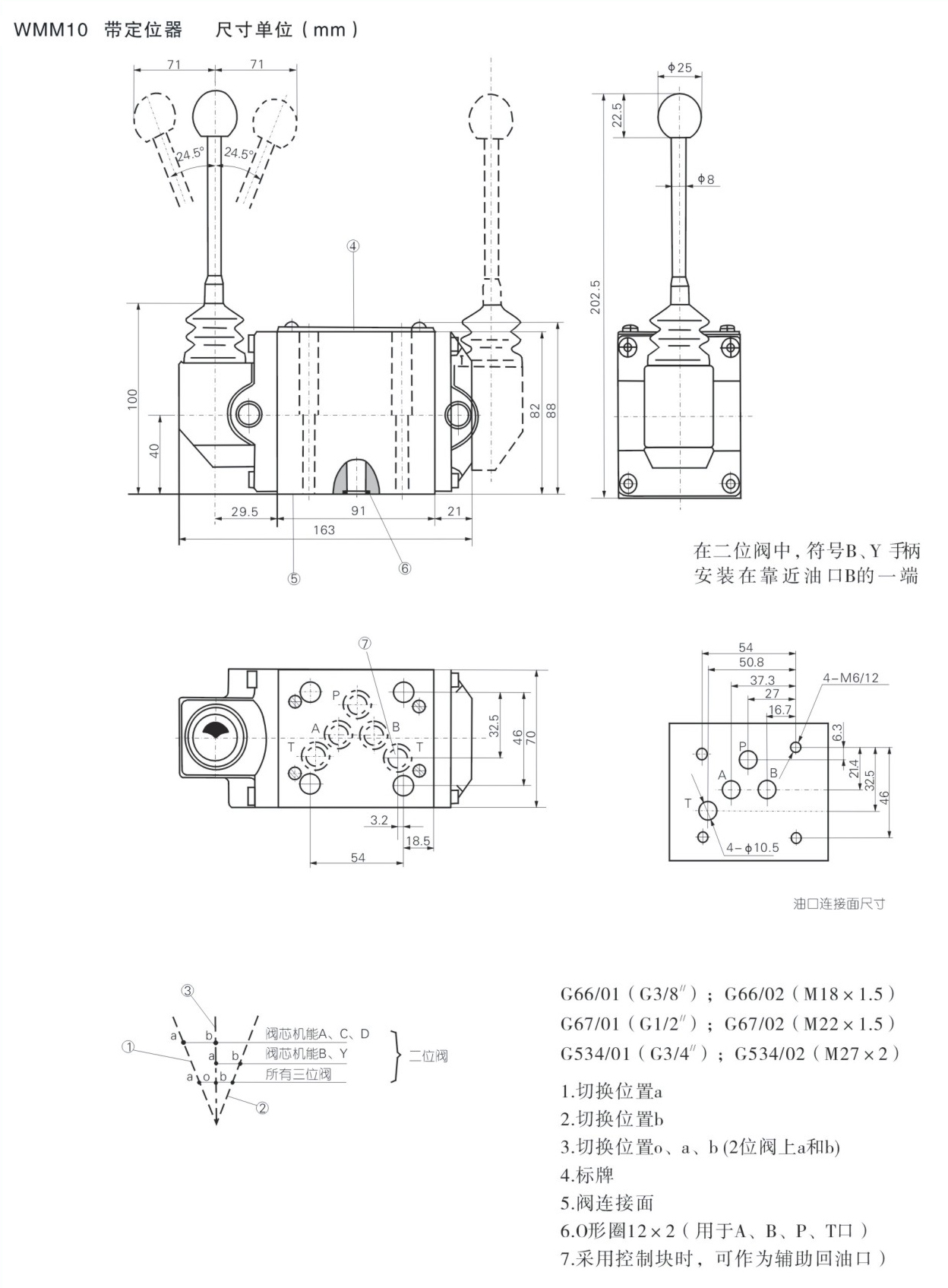

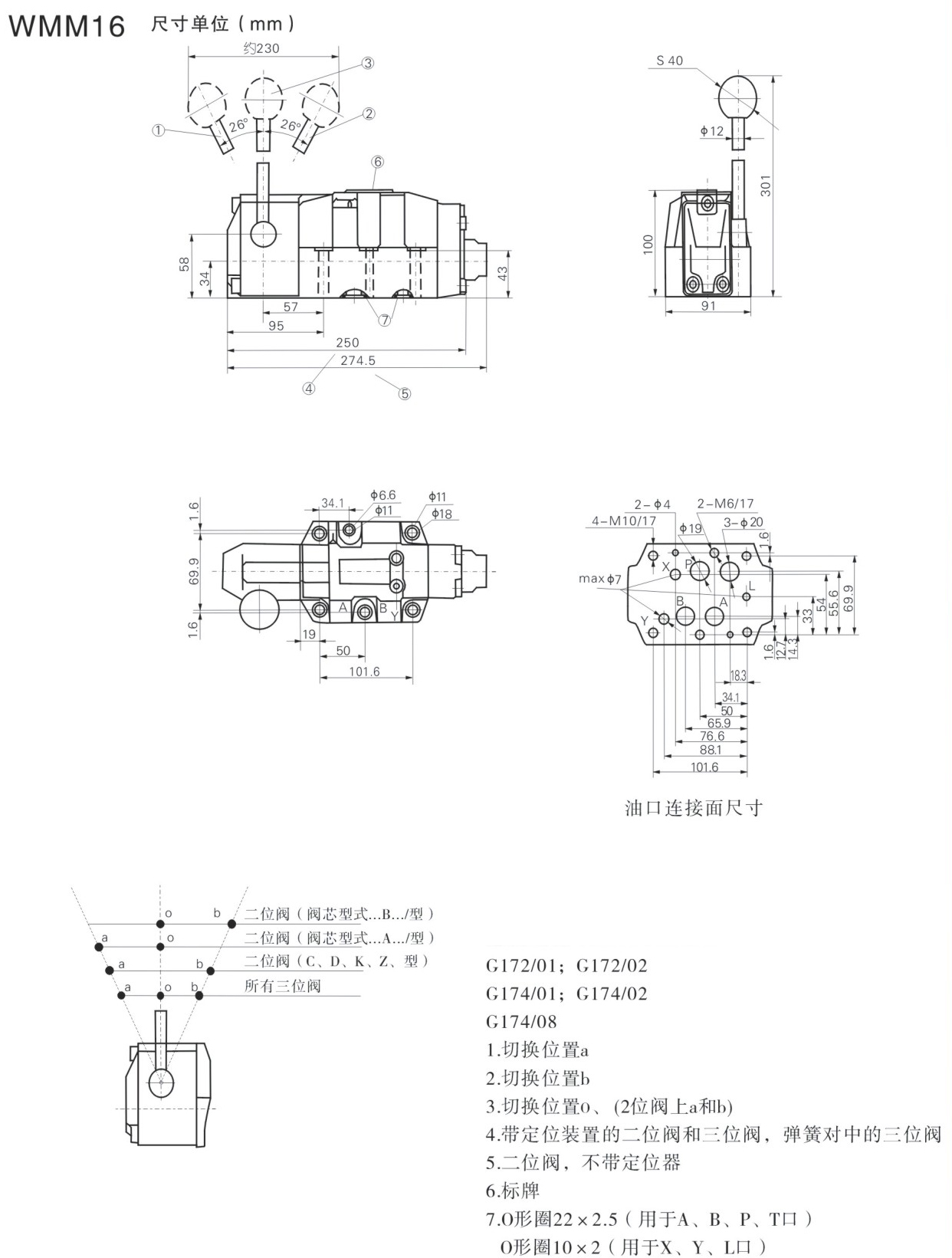

WMM……/F型:

原理與WMM……/基本相同。但這種形式的閥是有二個或.三個切換換位置和一個定位器的控制閥。因而所有切換位置是固定的。

插裝阻尼器:

由于工作條件限制, 切換過程中可能出現閥的流量超過閥性能曲線上規定的流量,這時需要采用阻尼器。它安裝在閥的P腔或油路中。

這種閥采用板式連接,較國內其它系列閥具有體積小, 流通能力大, 可靠性好等優點, 可與相同通徑的疊加閥使用。 廣泛應用于工程機械、 煤礦機械、 化工機械、 輕工機械、 機車等各行業中
