流量閥

Z2FS系列疊加式雙單向節流閥

◆說    明

——用于有兩個工作油口的主流量或先導流量限制。

——適合于垂直疊加裝配。

——進口或出口節流控制。

Z2FS……型節流閥是雙單向疊加式節流閥,用來控制一個或兩個工作油口的主流量或先導油流量。可同時連接工作油腔的兩條油路。

兩個對稱的單向節流閥在一個方向上通過調整節流口截面積大小調節流量,在另一個方向上通過單向閥回油。通過選擇不同的安裝位置(6通徑) ,或不同型號( l0、16、22通徑)實現進口或出口節流。

主流量控制: 裝在換向閥和底板之間。

先導流量控制:裝在先導閥和主閥之間。

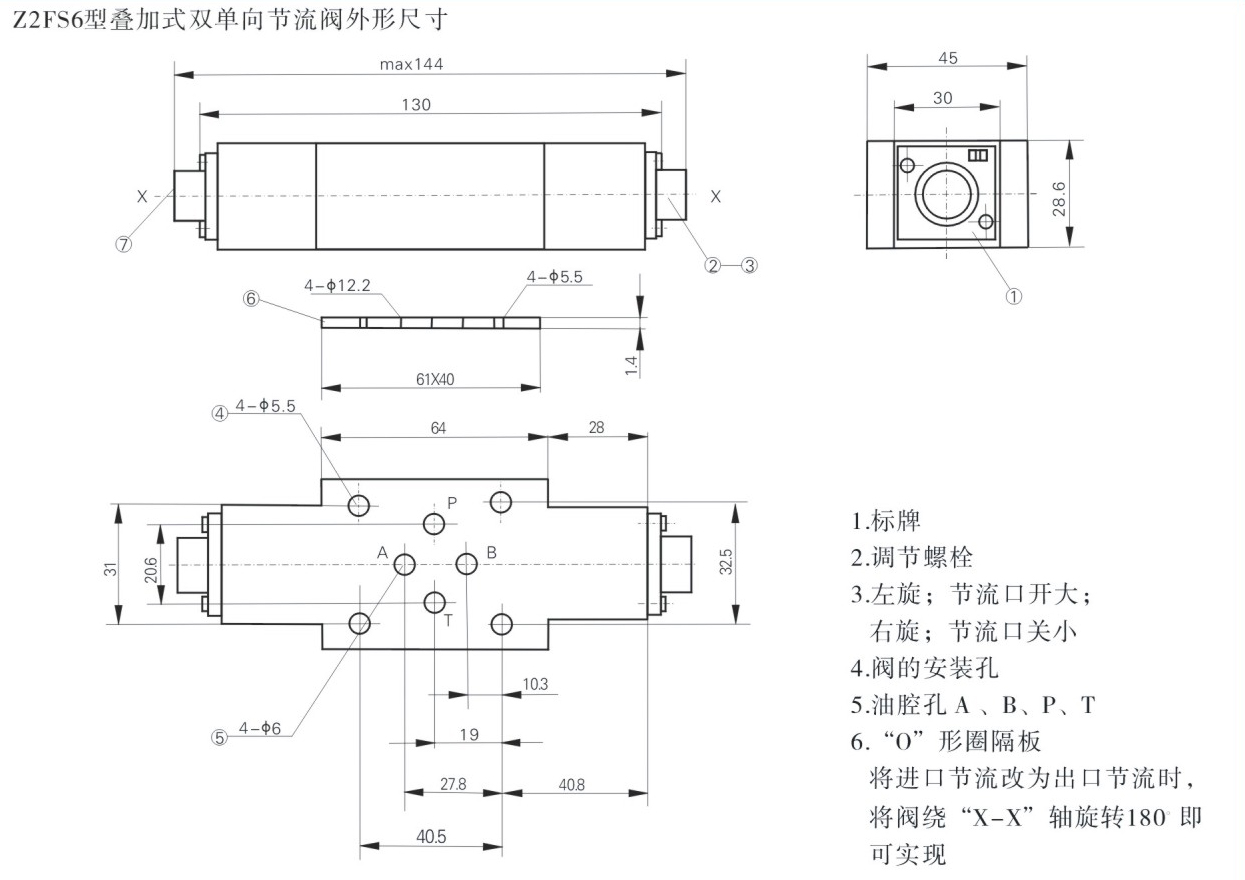

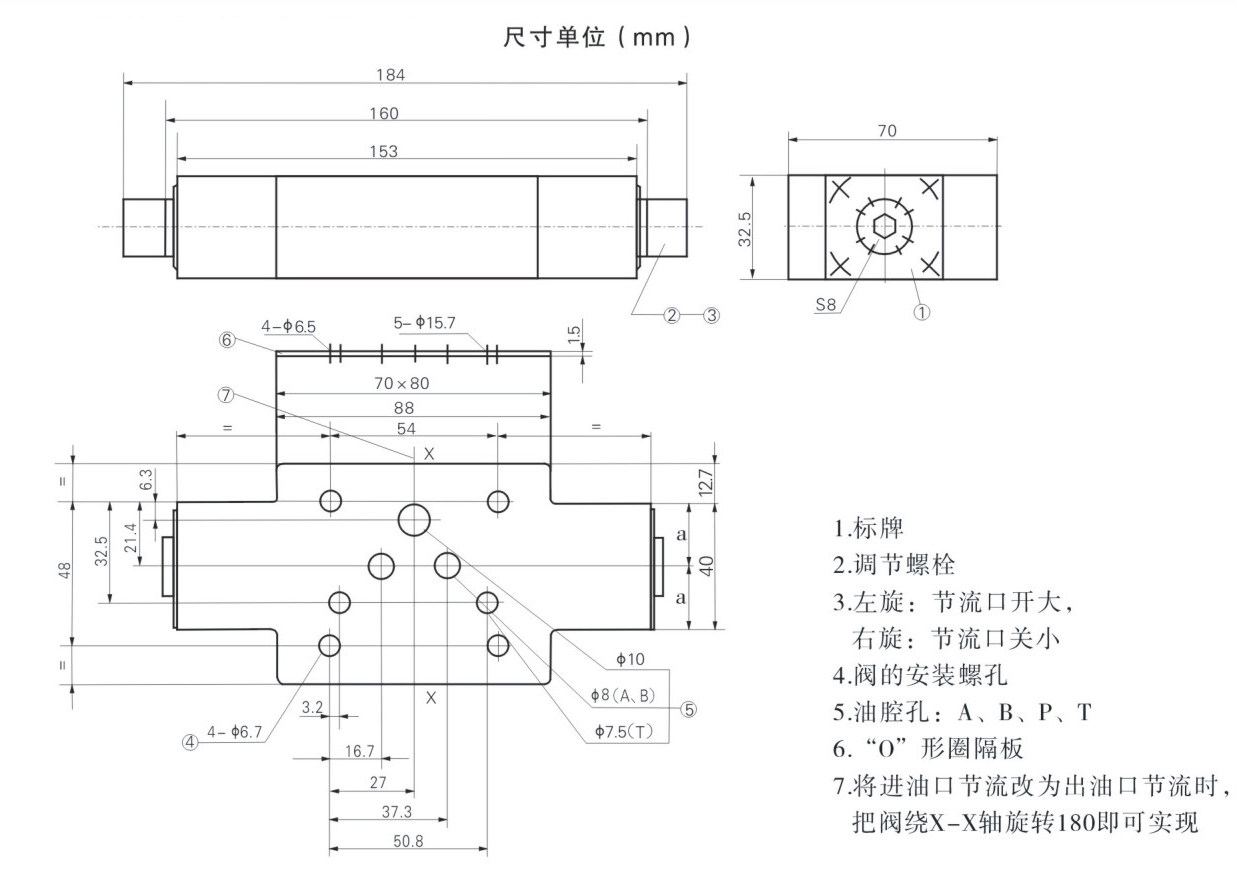

Z2FS……型節流閥通徑分為6 10 16 22四個規格

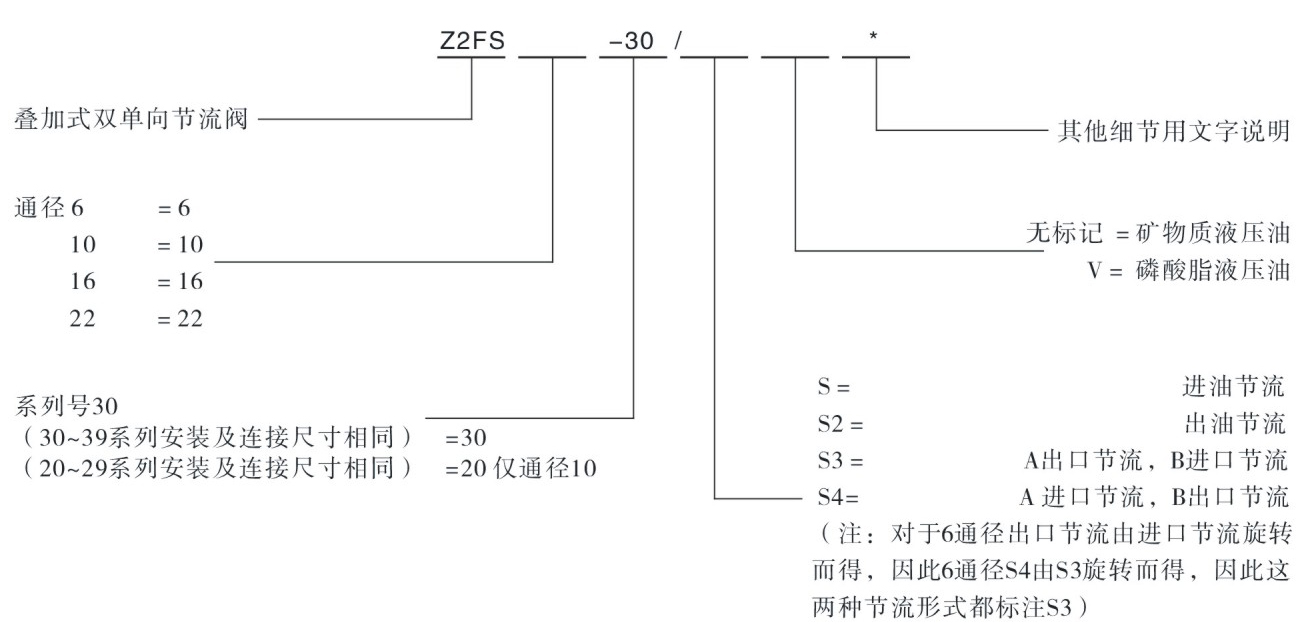

具體型號分為：

Z2FS6-30/S Z2FS6-30/S2 Z2FS6-30/S3 Z2FS6-30/S4

Z2FS10-20/S Z2FS10-20/S2 Z2FS10-20/S3 Z2FS10-20/S4

Z2FS16-30/S Z2FS16-30/S2 Z2FS16-30/S3 Z2FS16-30/S4

Z2FS22-30/S Z2FS22-30/S2 Z2FS22-30/S3 Z2FS22-30/S4

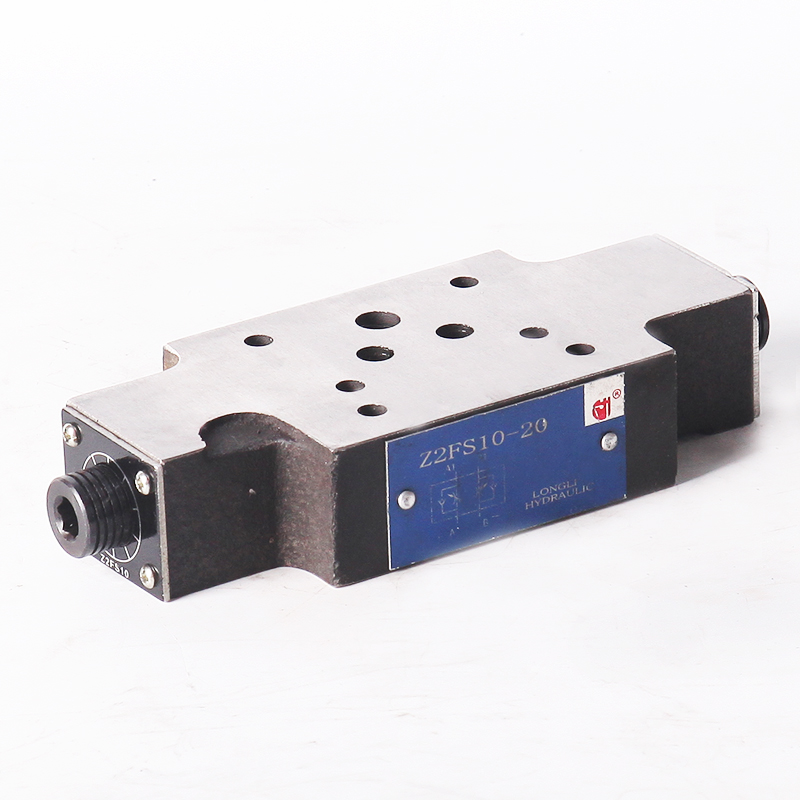

Z2FS10
