壓力閥

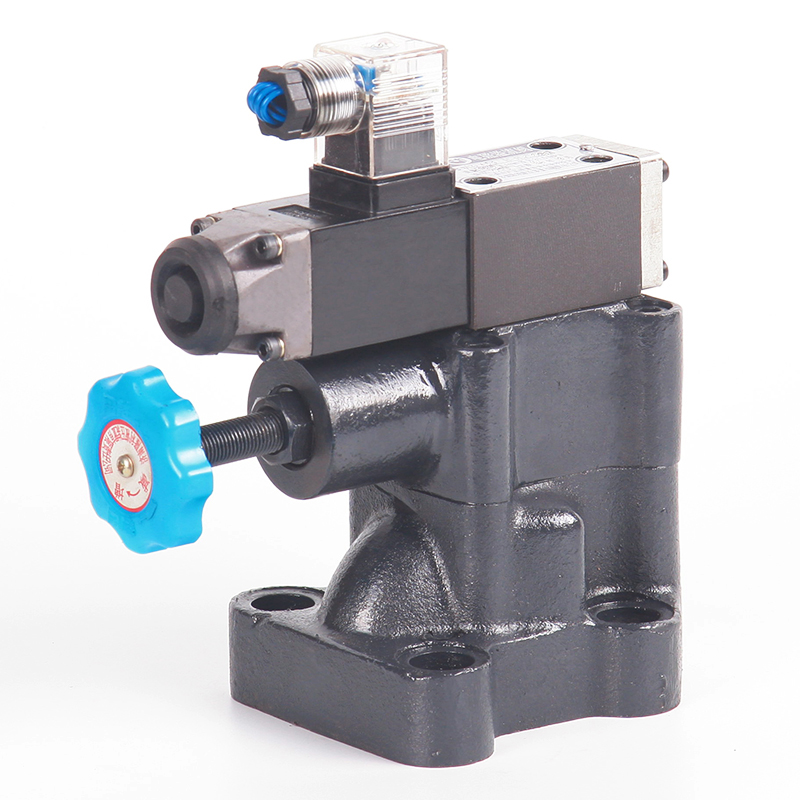

Y2系列電磁溢流閥

◆說    明

Y2※型電磁溢流閥由Y2※型電磁溢流閥由Y2※型溢流閥和二位四通電磁換向閥組成.壓力調整為手調式,升壓和卸荷控制為電控式。它具有工作可靠、性能穩定、結構緊湊、體積小、重量輕等特點,在液壓系統中除起Y2※型溢流閥的作用外,還能通過電器控制使系統升壓或卸荷, 故也稱它為電控卸荷溢流閥 。本系列閥均采用濕式電磁鐵控制。

根據用途的不同,滑閥有H型(常開型)和l2型(常閉式)兩種機能, H型一電磁閥原始位置為開通,此時先導部與回油腔相通,溢流閥卸荷;當電磁鐵通電時,電磁閥關閉,此時先導部起作用,溢流閥在調定值下工作。o型一電磁閥和溢流閥工作情況與H型相反。

控制電源電壓為12、24和110v, 在訂貨時請寫明電源電壓數值。

本系列閥P口為進油口, 0口為溢油口, K口為外控口。

Y2系列電磁溢流閥通徑分為20 32兩種

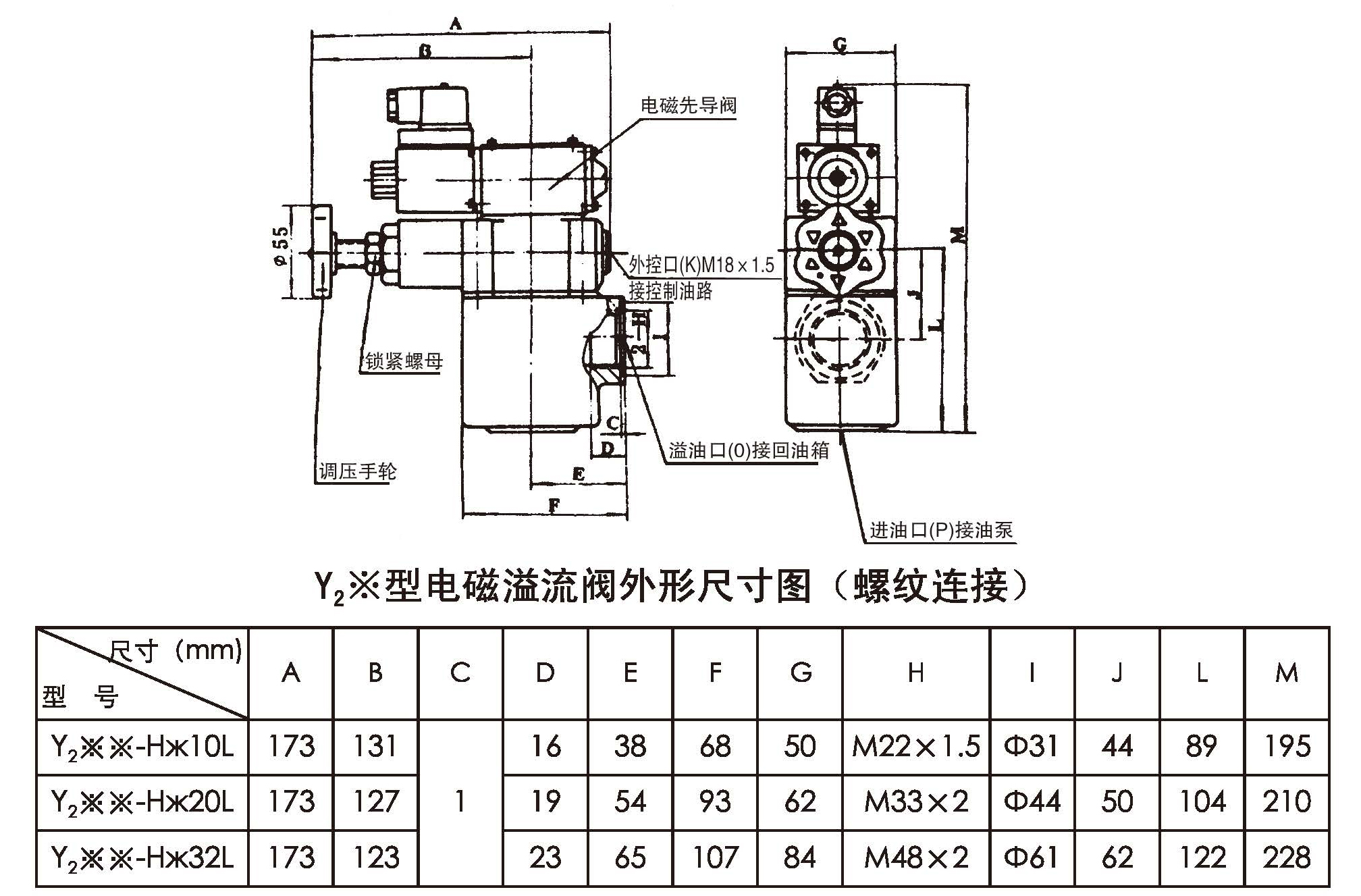

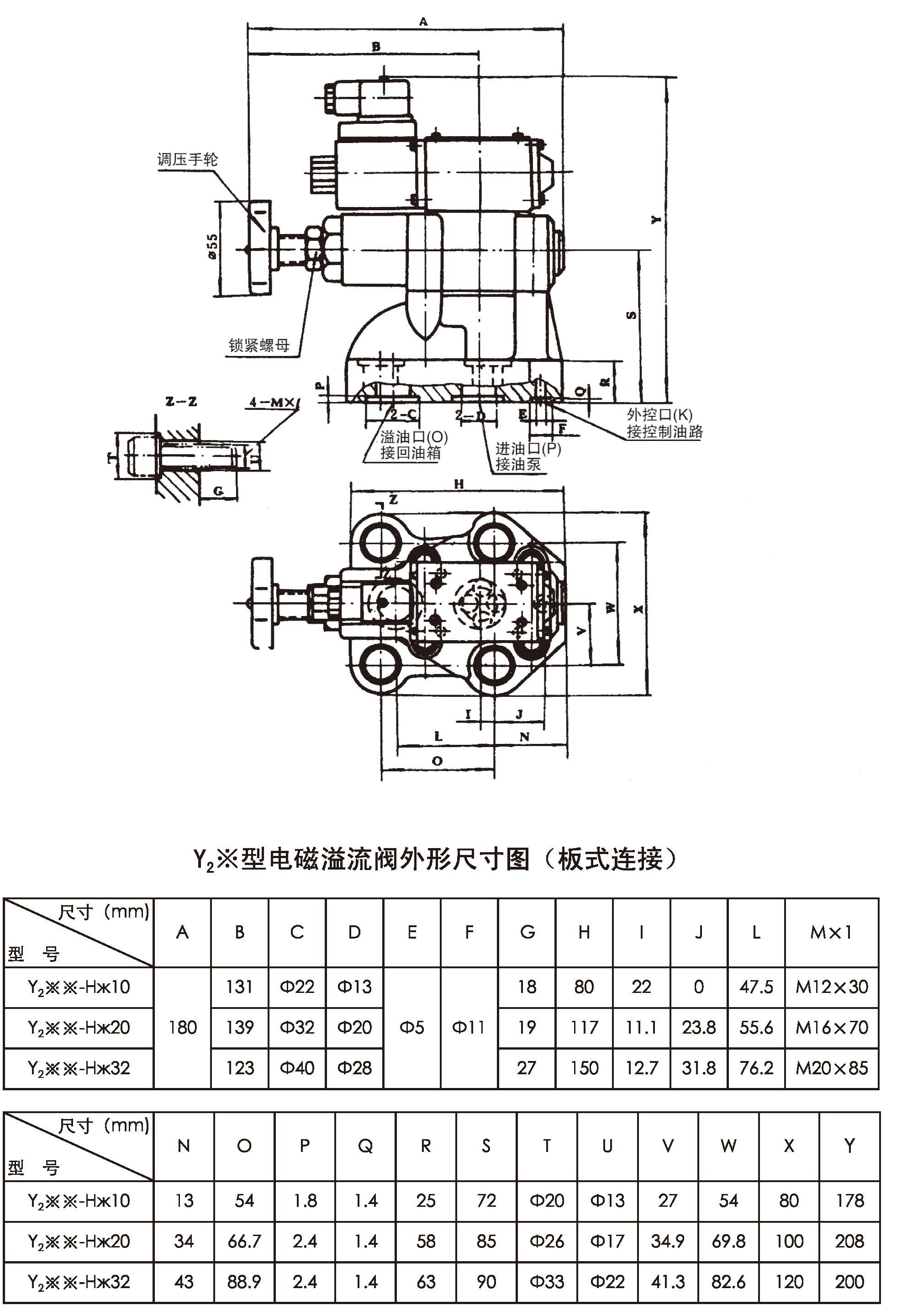

連接方式分為板式連接和管式連接

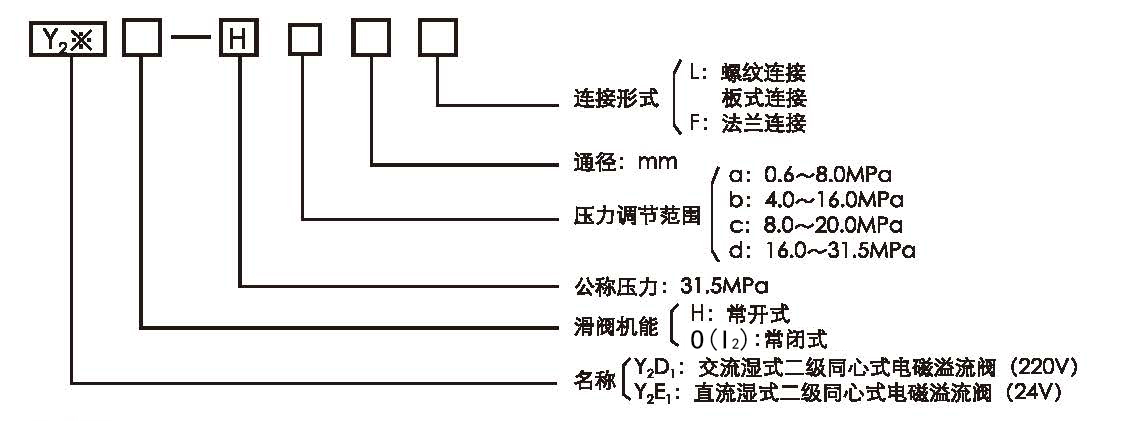

具體型號分為：

Y2E1H-Ha10L Y2E1H-Hb10L Y2E1H-Hc10L Y2E1H-Hd10L

Y2E1O-Ha10L Y2E1O-Hb10L Y2E1O-Hc10L Y2E1O-Hd10L

Y2D1H-Ha10L Y2D1H-Hb10L Y2D1H-Hc10L Y2D1H-Hd10L

Y2D1O-Ha10L Y2D1O-Hb10L Y2D1O-Hc10L Y2D1O-Hd10L

Y2E1H-Ha10B Y2E1H-Hb10B Y2E1H-Hc10B Y2E1H-Hd10B

Y2E1O-Ha10B Y2E1O-Hb10B Y2E1O-Hc10B Y2E1O-Hd10B

Y2D1H-Ha10B Y2D1H-Hb10B Y2D1H-Hc10B Y2D1H-Hd10B

Y2D1O-Ha10B Y2D1O-Hb10B Y2D1O-Hc10B Y2D1O-Hd10B

Y2E1H-Ha20L Y2E1H-Hb20L Y2E1H-Hc20L Y2E1H-Hd20L

Y2E1O-Ha20L Y2E1O-Hb20L Y2E1O-Hc20L Y2E1O-Hd20L

Y2D1H-Ha20L Y2D1H-Hb20L Y2D1H-Hc20L Y2D1H-Hd20L

Y2D1O-Ha20L Y2D1O-Hb20L Y2D1O-Hc20L Y2D1O-Hd20L

Y2E1H-Ha20B Y2E1H-Hb20B Y2E1H-Hc20B Y2E1H-Hd20B

Y2E1O-Ha20B Y2E1O-Hb20B Y2E1O-Hc20B Y2E1O-Hd20B

Y2D1H-Ha20B Y2D1H-Hb20B Y2D1H-Hc20B Y2D1H-Hd20B

Y2D1O-Ha20B Y2D1O-Hb20B Y2D1O-Hc20B Y2D1O-Hd20B

Y2E1H-Ha32B Y2E1H-Hb32B Y2E1H-Hc32B Y2E1H-Hd32B

Y2E1O-Ha32B Y2E1O-Hb32B Y2E1O-Hc32B Y2E1O-Hd32B

Y2D1H-Ha32B Y2D1H-Hb32B Y2D1H-Hc32B Y2D1H-Hd32B

Y2D1O-Ha32B Y2D1O-Hb32B Y2D1O-Hc32B Y2D1O-Hd32B
