壓力閥
ZDB6/10 Z2DB6/10疊加式溢流閥
◆說 明
ZDB和Z2DB型溢流閥是疊加式結構先導式溢流閥,用于限制系統壓力。其組成主要包括閥體 ,帶一個或兩個插裝溢流閥。系統壓力由調節元件設定。
在靜態位置該閥關閉, A口壓力作用于閥芯上。同時,壓力經過節流孔作用在閥芯彈簧側,并經過節流孔作用于先導閥芯上。如果A口壓力上升超過彈簧的設定值, 先導錐閥芯克服彈簧力開啟。油液可從閥芯的彈簧側、節流孔和通路流入T口,所產生的壓降使閥芯隨之移動,這就導致油口A和T與連通,而彈簧設定壓力不變。控制油從兩彈簧腔經油口T從外部回油。

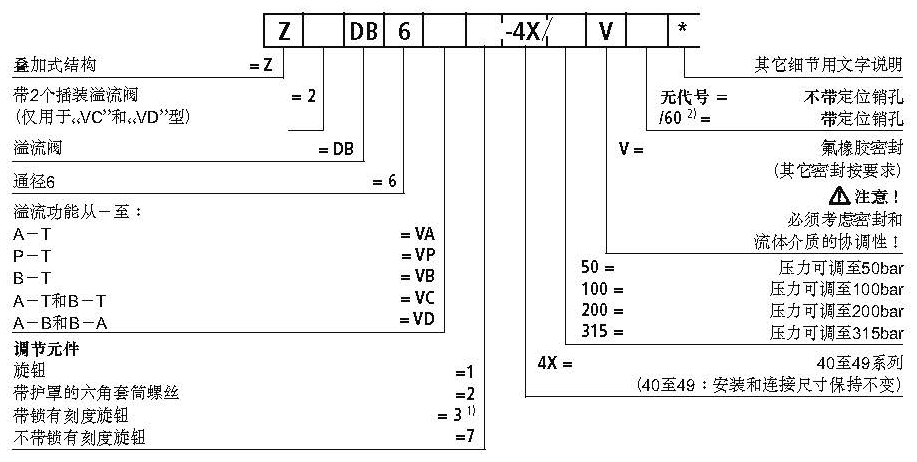

具體型號分為：
ZDB6VA ZDB6VP ZDB6VB Z2DB6VC Z2DB6VD
ZDB10VA ZDB10VP ZDB10VB Z2DB10VC Z2DB10VD
產品名稱 | 疊加式溢流閥 |
型號 | Z2DB6 Z2DB10 ZDB6 ZDB10 |
通徑（mm） | 6 10 |
連接方式 | 板式連接 |
控制方式 | 液控 |
介質 | 液壓油 |
公稱壓力（MPa） | 31.5 |
最大流量（L/min） | 60 100 |
質保 | 一年（電磁鐵除外） |
溫度范圍 | -30-+80℃ |
材質 | 鑄鐵 |
是否定制 | 接受定制 |
產地 | 山東 |
標準 | ISO9001 |
