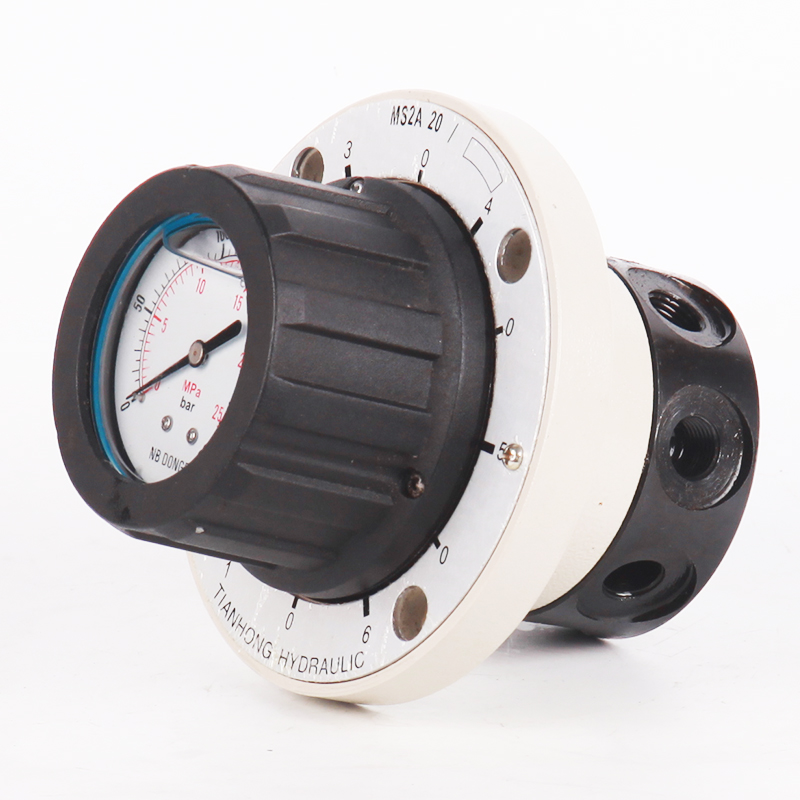

六點壓力表開關MS2A

◆說    明

MS2型壓力表開關為轉閥式開關,借助于旋轉的閥套,用一個壓力表可讀出六個油路的壓力。

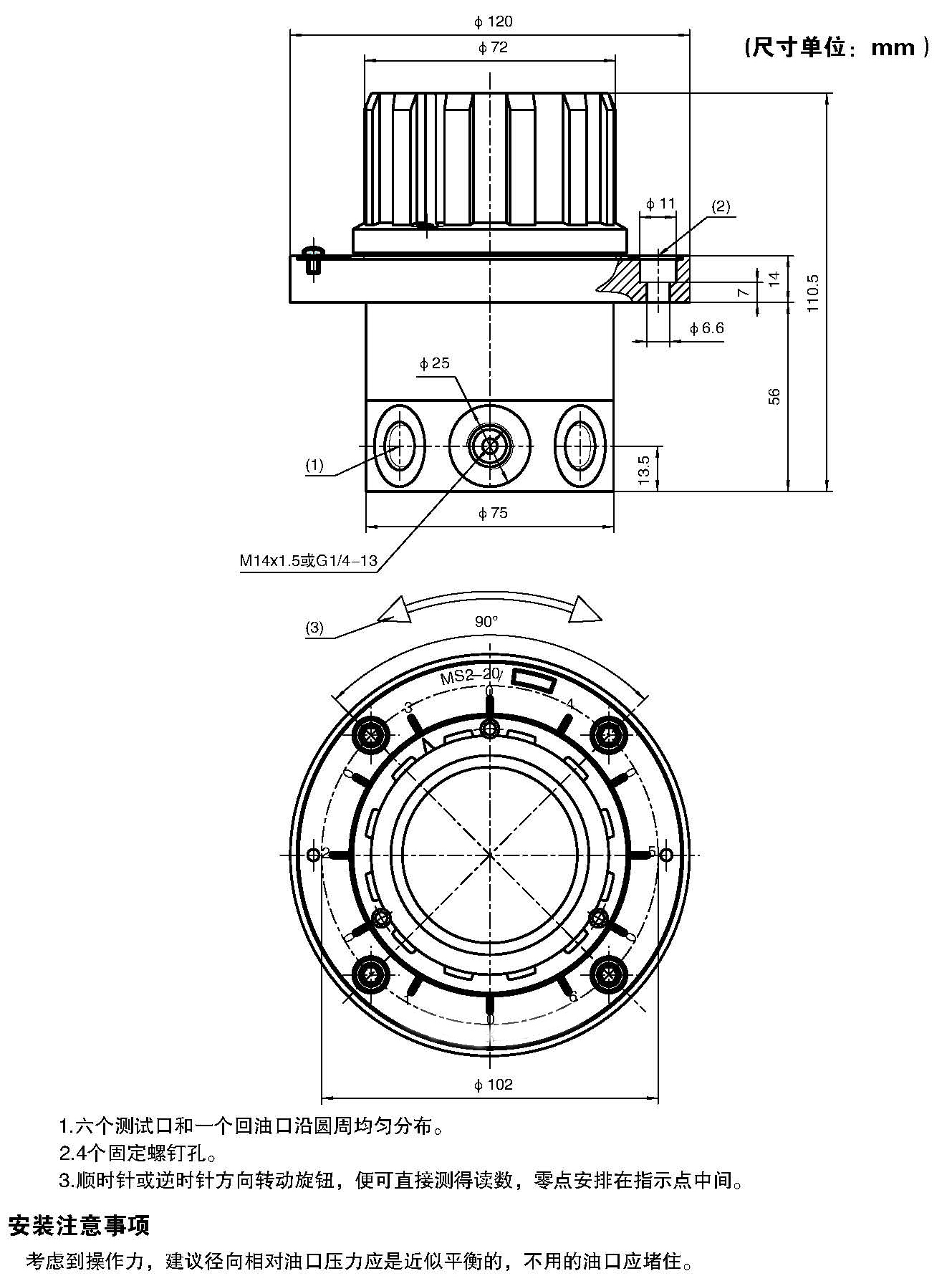

壓力測量口沿閥芯的圓周布置。

該壓力表開關的旋鈕內裝有阻尼的壓力表。 旋轉旋鈕和與它連接的閥套,直到旋鈕上的指針指向六個測試點中的一個, 于是那個特定的測試口與壓力表接通。為了使壓力表卸壓,在兩個測試點之間設有卸荷點,這樣,壓力表經由閥套上的小孔

和回油口T相連。

內部止動裝置用來固定任何選定的壓力與測試點連通的位置,如旋鈕邊緣上的箭頭在刻度盤上所示的那樣。
